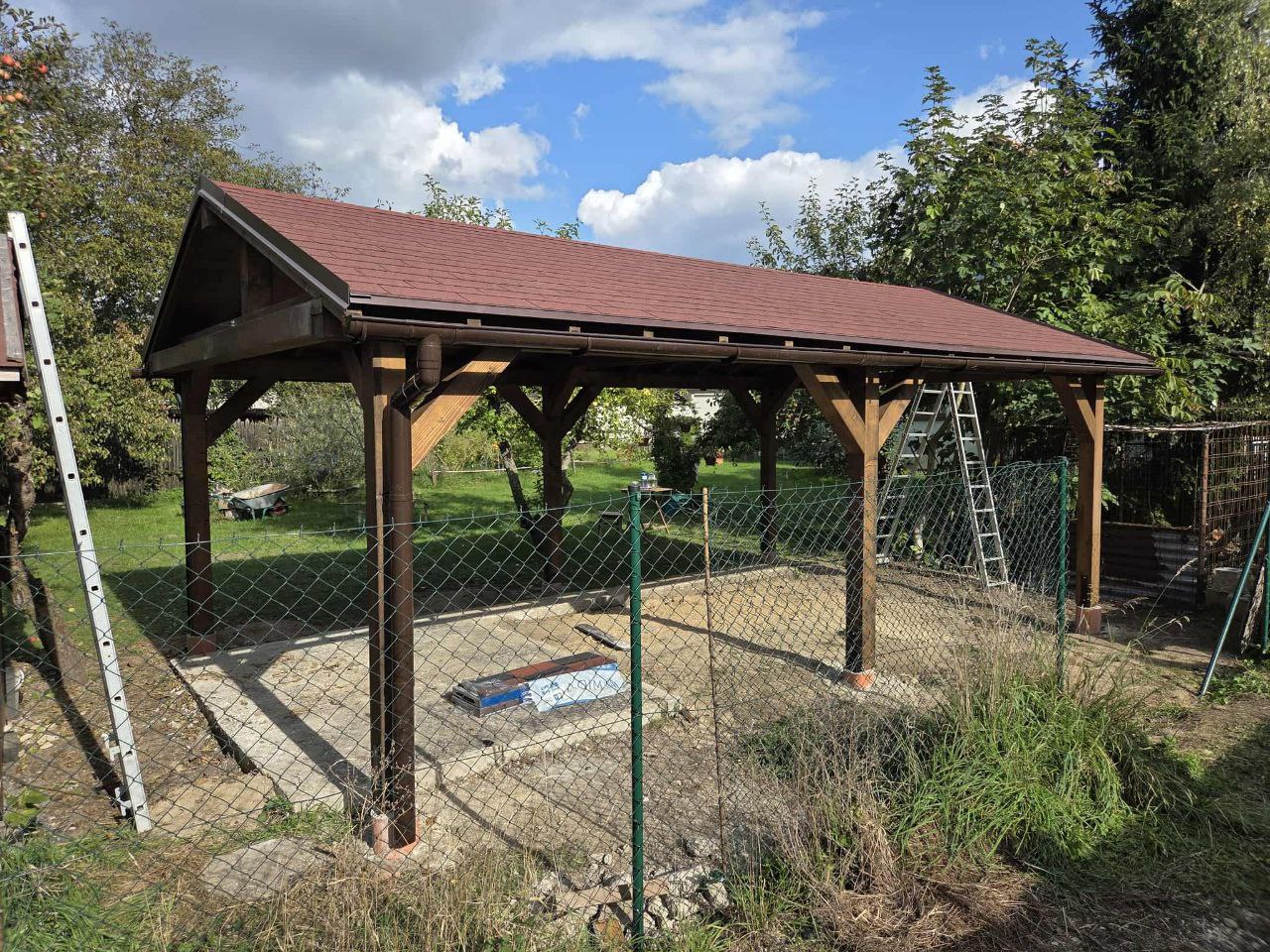

Kotvení pergoly: typy, kotevní prvky a nejčastější chyby

Pergola má odolávat větru, váze vlastní konstrukce a někdy i zatížení rostlin nebo sněhu. Nedostatečné či chybné kotvení vede k poddajnosti, skřípání a v horším případě k pádu konstrukce. V tomto návodu se podíváme na všechny způsoby kotvení pergoly — od jednoduchého až po složitější připevnění k domu — a vysvětlíme, na co si dát pozor.

Proč na kotvení pergoly záleží

Pergola je vystavena působení větru ze všech směrů. Síla větru roste s velikostí pergoly a jejího plnění (husté vinné révy zvyšují větrný odpor). Konstrukční prvky jsou obvykle svislé sloupky, které přenášejí všechny síly dolů — do podkladu a země. Pokud kotvení není dostatečné, pergola se začne pohybovat, skřípat a postupně uvolňovat. Špatné utěsnění vstupu kotvy do betonu zase vede k pronikání vody, následné korozi prvků a hnití okolního dreva.

Čtyři základní typy kotvení pergoly

1. Kotvení do betonu (chemické a mechanické)

Nejčastější řešení u teras a volného prostoru. Pergola se kotví na sloupkovou patku nebo přímo na vrtanou kotvu zapuštěnou v betonové desce.

Mechanické kotvy (expanzní hmoždinky)

• Vruty se zapichují do vyvrtu v betonové desce; hmoždinky je expandují a fixují
• Hloubka vrtání: minimálně 80–100 mm pro standardní pergolu
• Výhoda: lze snadněji demontovat, cena obvykle nižší
• Nevýhoda: v průběhu let se poddajnost zvětšuje, zejména u větších pergol

Chemické kotvy (chemický hmoždink)

• Vložíte kotvu (závitová tyč nebo čep) do vyvrtaného otvoru a zalij pomocí chemické tmelové hmoty (chemická dvousložková lepidla do betonu)
• Hloubka vrtání: minimálně 80–120 mm (hlouběji pro těžší pergoly)
• Výhoda: pevnější spojení, dlouhodobě stabilnější, odolnější větru
• Nevýhoda: demontáž je komplikovanější, chemikálie vyžadují správné složení a počkání na vytvrzení

Pro kvalitní pergolu délhodobého charakteru jsou chemické kotvy lepší volbou.

2. Betonové patky na klíč (vlastní odlití)

Pergola stojí na vlastním betonovém základu, který si vylijete přímo na místě. Sloupek se zapustí přímo do čerstvého betonu nebo se později kotvuje chemickou/mechanickou kotvou.

• Hloubka pod mrazem: v ČR typicky 80–100 cm (závisí na lokalitě a váze pergoly; pro těžší konstrukce radí statik i více)
• Základové pásy se osypou štěrkem pro odvodnění vody od sloupku
• Betonová patka se obvykle dělá jako kvádr pod úrovní terénu — pergola pak není na něm vidět, jen sloupek vychází z terénu
• Výhoda: velmi stabilní řešení, vhodné pro pergoly s přímým výhledem
• Nevýhoda: není-li hloubka správná, hrozí vylomení patky mrazem a krystalem ledu; pevné betonování trvá minimálně 7 dní

3. Kotvení do stávající terasy nebo dlažby

Pergola se připevňuje na již hotovou terasu nebo dlažbu.

• Mechanické kotvy: expanzní hmoždinky nebo speciální kotvy pro dlažbu/beton — vhodné pro návštevy a lehčí pergoly
• Chemické kotvy: pokud terasa stojí na pevném základě (betonová deska), lze použít chemickou kotvu hlouběji
• Omezení: kotvení do dlažby a lepidla (nikoliv do samotného betonu) je slabší; hloubka je zkrácená (obvykle 60–80 mm)
• Riziko: poškození dlažby při vrtání; prosáknutí vody kolem kotvy a posedání dlažby

Přednostně: vrtat do samotného betonu pod dlažbou, pokud je to možné.

4. Kotvení pergoly do zdi nebo fasády domu

Pergola je připevněná jednou nebo dvěma stranami k domu.

• Nosná zed (cihly, kamen, ŽB): lze kotvit chemickou kotvou nebo kotvami do pásky; přenese zatížení bez problémů
• Příčka (vápenopískové tvárnice, sádrokartony): NENÍ vhodná! Nedokáže nést břemeno pergoly. Kotva musí jít až do nástěnného ŽB pásku nebo až na nosnou konstrukci domu.
• Dilatace: pergola a dům se pohybují rozdílně — pergola pod větrem, dům pod teplotou a vlhkostí. V místě připevnění musí být dilatační spára, aby se konstrukce uvolňovaly bez přenosu sil.
• Zatěsnění: kolem vstupu kotvy do zdi se dává tmel nebo dilatační páska, aby voda nepronikala do vnitřku zdi a nezamrzala tam.

Kotevní prvky: materiály a rozměry

Ocelové sloupkové patky

• Profily: 70×70 mm, 80×80 mm, 90×90 mm (čím větší pergola, tím větší profil)
• Materiál: pozinkované (levnější, do 10–15 let) nebo nerezové (dlouhodobé, 30+ let)
• Připevnění: čtyřmi šrouby či kotvami do betonu nebo podstavy pergoly

Úhelníky (vykyvovací)

• Spojují sloupek s nosnou konstrukcí pergoly
• Také pozinkované nebo nerezové
• Pevnost úhelníku musí odpovídat rozpětí a zatížení pergoly

Nerezové vs. pozinkované

• Nerezoví prvky (V2A či V4A): dlouhodobě stabil, cena vyšší, nerezaví ani v chlopcích
• Pozinkované prvky: levnější, avšak v průběhu let (10–20 let) zinkování odeznívá a prvky rezaví, zejména v pobřežních oblastech nebo tam, kde se střídá déšť a mráz

Pro kvalitní pergolu délhodobého charakteru doporučujeme nerezové prvky.

Nejčastější chyby při kotvení pergoly

• Nedostatečná hloubka kotvení — kotvou do betonu jen 50–60 mm místo doporučených 80–100 mm; pergola postupně povoluje
• Špatné utěsnění vstupu — kolem vrtu se netmelí; voda proniká do betonu, zmrzne tam a rozrušuje beton i kotvu
• Patky přímo v zemině bez betonu — sloupkové patky zasazené do hlíny bez betonování postupně sedají; pergola se skloňuje a uvolňuje
• Pozinkování místo nerezu — zbytečná údržba, rezavé skvrny a ztráta estetiky za pár let
• Kotvení do příčky domu — příčka nese jen vlastní váhu, pergolu neudrží; kotva musí jít do nosné zdi nebo ŽB pásku
• Žádná dilatace mezi pergolou a domem — rozdílné pohyby vede k prasknutí zdi nebo uvolnění pergoly
• Přirozlá rozteč sloupků — velká vzdálenost mezi sloupky bez vnitřního výztužení; pergola se prohýbá

Kdy je nutný statik nebo projekt?

Pro menší pergolu 2×2 m na své zahradě stačí pevné kotvení a zdravý rozum. Jakmile ale jde o:

• Pergolu připevněnou k domu (riziko přenosu sil na stavbu)
• Pergolu větší než 3×3 m
• Pergolu v místě s vyšším větrným zatížením (údolí, pobřeží)
• Zatížení rostlinami nebo sněhem (pergola „přestešuje")

…raději si nechte vypracovat jednoduchý statický návrh. Cena projektantu se vyplatí — omezíte riziko selhání a máte dokumentaci pro stavbyvedoucího i následující majitele.

Postup kotvení pergoly: kroky pro laika a profesionála

1. Příprava podkladu — vyčistit povrch, označit místo vrtu
2. Vrtání — vrtat do betonu (nikoliv do dlažby/lepidla) na hloubku 80–100 mm; odstranit prach mokrým kartáčem
3. Volba kotvení — pro malé pergoly expanzní hmoždinky, pro kvalitní a dlouhodobou pergolu chemická kotva
4. Vložení kotvy — vychýlit přesně, zarazit na doraz nebo zahustit chemickým hmoždínkem dle návodu
5. Utěsnění — kolem vstupu kotvy dát polyurethanový tmel nebo silikonový tmel; zamezit vniknutí vody
6. Připevnění pergoly — přilehlou sloupkovou patku nebo úhelník přišroubovat kotvou; zkontrolovat stability
7. Časování — chemické hmoždínky vytvrzují 24–48 hodin; veškeré zatížení teprve po vyzrání
